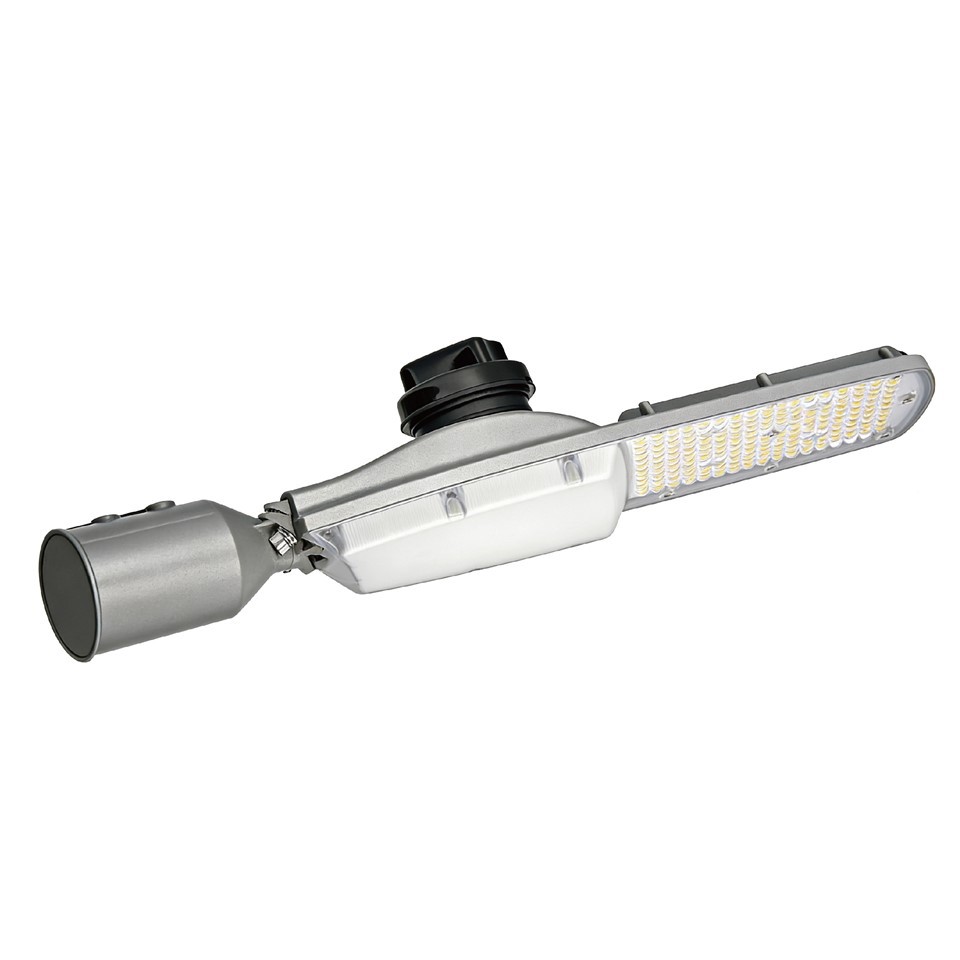

Celková štruktúra 30W vodotesného LED pouličného osvetlenia využíva dizajnový jazyk „plávajúceho tela svetla“. Strieborné-sivé telo hlavného svetla a čierny spojovací kus vytvárajú vizuálny kontrast a predstavujú mechanickú estetiku priemyselnej-triedy. Telo svetla je plochého obdĺžnikového tvaru vyrobeného z leteckého hliníkového materiálu a čierny konektor v hornej časti má otočný{5}}zapadací dizajn. Povrch modulu svetelného zdroja LED je pokrytý nano-potiahnutou antireflexnou doskou- a paralelné štrbiny na odvod tepla majú biomimetický dizajn „žraločej plutvy“.
Efektívne osvetlenie
Svetelná účinnosť LED je vyššia ako 150 lm/W s indexom podania farieb (CRI) nad 70, čo zaisťuje jasné videnie v noci.
Priehľadný dizajn krytu zabraňuje priamemu oslneniu a rozloženie svetla je rovnomerné (Typ II).
Inteligentná kompatibilita: Kruhové rozhranie podporuje modulárne vylepšenia (napríklad pridanie radarových senzorov).
Trvanlivosť: Mriežka na odvod tepla v kombinácii s kovovým krytom umožňuje rozsah pracovnej teploty od -20 stupňov do 45 stupňov s úrovňou ochrany IP65 alebo vyššou.
Základná aplikácia
Hlavné scenáre
Oblasti s vysokým{0}}jasom, ako sú mestské hlavné cesty, rýchlostné cesty, nadjazdy atď.
Vonkajšie osvetlenie otvorených priestorov, ako sú námestia, štadióny a veľké parkoviská.
Ďalšie funkcie
Čierna horná časť obsahuje fotosenzitívny senzor, ktorý podporuje automatické otváranie/zatváranie a stmievanie.
Hlavné prvky dizajnu
Presný inštalačný systém
Hladinomer + dizajn s dvojitými pevnými otvormi, chyba inštalácie < ± 1 stupeň, čím sa zabráni odchýlke osvetlenia.
Používateľsky-priateľská údržba
Oddelenie modulárnej svetelnej dosky a rozhrania, porucha jednej LED môže byť nahradená lokálne, čím sa znížia náklady na údržbu.
Pasívna optimalizácia odvodu tepla
Pomer plochy mriežky na odvod tepla presahuje 40 %
Populárne Tagy: 30w vodotesné led pouličné osvetlenie, Čína 30w vodotesné led pouličné osvetlenie výrobcovia, dodávatelia, továreň
Technické špecifikácie
|
MODEL |
ST270S30W |
ST270S40W |
ST270S50W |
ST270M60W |
|
|
ELEKTRICKÝ |
POWER (>90%) |
30w |
40w |
50w |
60W |
|
MENOVÝ NAPÄT. |
90-305V 50/60Hz |
90-305V 50/60Hz |
90-305V 50/60Hz |
90-305V 50/60Hz |
|
|
PRACOVNÝ VOLT. |
100-277V AC |
100-277V AC |
100-277V AC |
100-277V AC |
|
|
ÚČINNÍK (@220V) |
>0.95 |
>0.95 |
>0.95 |
>0.95 |
|
|
DIMMABLE |
0-10V (možnosť DALI) |
0-10V (možnosť DALI) |
0-10V (možnosť DALI) |
0-10V (možnosť DALI) |
|
|
TRIEDA OCHRANY |
trieda I |
trieda I |
trieda I |
trieda I |
|
|
INDIVIDUÁLNE SPD |
10KV (možnosť 20KV) |
10KV (možnosť 20KV) |
10KV (možnosť 20KV) |
10KV (možnosť 20KV) |
|
|
ZDROJ OSVETLENIA |
EFEKTÍVNOSŤ SYSTÉMU (typ.) |
150~190lm/W |
150~190lm/W |
150~190lm/W |
150~190lm/W |
|
CRI (Ra) |
>70Ra |
>70Ra |
>70Ra |
>70Ra |
|
|
CCT |
4000/5000K/5700K |
4000/5000K/5700K |
4000/5000K/5700K |
4000/5000K/5700K |
|
|
OPTICKÝ |
KRYT |
Kryt objektívu PC |
Kryt objektívu PC |
Kryt objektívu PC |
Kryt objektívu PC |
|
OPTICKÝ |
LED šošovka v jednom |
LED šošovka v jednom |
LED šošovka v jednom |
LED šošovka v jednom |
|
|
OPTICKÉ MATERIÁLY |
PC |
PC |
PC |
PC |
|
|
UHOL lúča |
TYP II M |
TYP II M |
TYP II M |
TYP II M |
|
|
MECHANICKÝ |
BRACKET |
/ |
/ |
/ |
/ |
|
MODULY |
/ |
/ |
/ |
/ |
|
|
MATERIÁLY |
Tlakovo liaty hliník ADC-12 |
Tlakovo liaty hliník ADC-12 |
Tlakovo liaty hliník ADC-12 |
Tlakovo liaty hliník ADC-12 |
|
|
VEĽKOSŤ MONTÁŽNEHO PÓLU |
Bočný vstup Ø60 |
Bočný vstup Ø60 |
Bočný vstup Ø60 |
Bočný vstup Ø60 |
|
|
VSTUPNÝ KÁBEL |
3 * 1 mm2 gumový drôt, výstup 30 cm |
3 * 1 mm2 gumový drôt, výstup 30 cm |
3 * 1 mm2 gumový drôt, výstup 30 cm |
3 * 1 mm2 gumový drôt, výstup 30 cm |
|
|
VYPÍNAČ AC VYPNUTIA- |
/ |
/ |
/ |
/ |
|
|
ZÁKLADNA NEMA / ZHAGA |
Možnosť |
Možnosť |
Možnosť |
Možnosť |
|
|
IK RATE |
IK08 |
IK08 |
IK08 |
IK08 |
|
|
TRIEDA IP |
IP65 |
IP65 |
IP65 |
IP65 |
|
|
INÉ |
PRACOVNÁ TEM. |
-20 - +45 stupeň |
-20 - +45 stupeň |
-20 - +45 stupeň |
-20 - +45 stupeň |
|
TEPLOTA SKLADOVANIA |
-40 - +70 stupeň |
-40 - +70 stupeň |
-40 - +70 stupeň |
-40 - +70 stupeň |
|
|
ČAS ŽIVOTA |
>50 000 hod |
>50 000 hod |
>50 000 hod |
>50 000 hod |
|
|
OBMEDZENÁ ZÁRUKA |
5 -rok |
5 -rok |
5 -rok |
5 -rok |
|
